产品概述

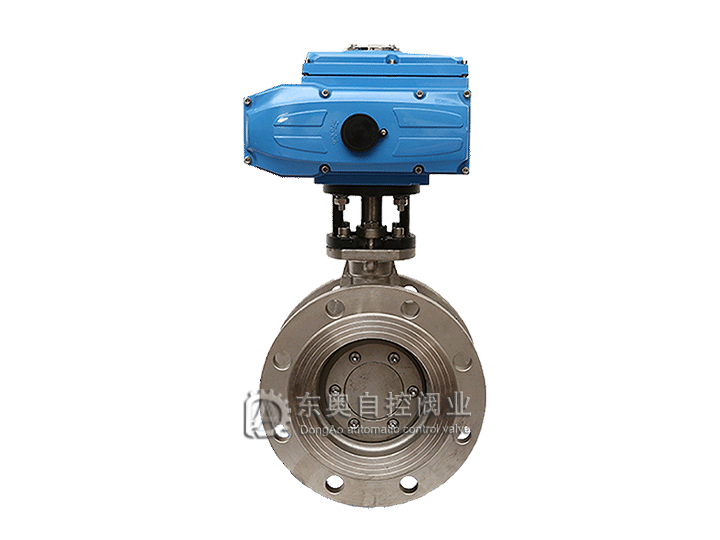

       电动法兰硬密封蝶阀通常由角行程电动执行机构（0～90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。电动偏心法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀主要有三偏心和单偏心两个结构形式，密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合；四氟密封结构适用于≥180度以内的工况场合；四氟密封结构适用于≥120度以内的工况场合；电动法兰蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整（PID调节），以实现与执行机构配套的阀门或其他装置开度的准确定位，同时输出4～20mADC的位置反馈信号。目前电动法兰蝶阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点
（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良可靠、零泄漏,使用寿命长。
（3）流量特性趋于直线,调节性能优良。
（4）结构简单,开关迅速,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

技术参数

公称通径DN（mm）	50～1200
公称压力	PN1.0、1.6、2.5MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1% （可调）
可调范围	50:1
配置执行机构	可配EI-TORK、EXI-TORK等系列角行程电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

零件名称	材料
阀体	（球墨铸钢、铸钢、不锈钢）+F46
蝶板	（灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料）+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。

安装尺寸

公称通径		外形尺寸（参考值）			连接尺寸（参考值）						执行机构选配
					PN1.0MPa			PN1.6Mpa
毫米	英寸	L	H1	H	D2	D1	Z-d	D2	D1	Z-d
50	2	161	215	85	82	125	4-18	82	125	4-18	ODL-08	EXI-TORK-08
65	21/2	188	280	90	95	145	4-18	95	145	4-18	ODL-10	EXI-TORK-10
80	3	188	258	100	108	160	4-18	108	160	4-18	ODL-15	EXI-TORK-15
100	4	268	310	120	125	180	4-18	125	180	4-18	ODL-20	EXI-TORK-20
125	5	268	310	130	138	210	4-18	138	210	4-18	ODL-30	EXI-TORK-30
150	6	268	315	160	198	240	4-22	198	240	4-22	ODL-40	EXI-TORK-40
22	8	268	380	210	236	295	4-22	236	295	4-22	ODL-60	EXI-TORK-60
250	10	268	460	250	276	355	4-22	276	355	4-26	ODL-80	EXI-TORK-80
300	12	268	475	250	300	410	4-22	308	410	4-26	ODL-100	EXI-TORK-100
350	14	268	510	320	332	470	4-22	340	470	4-26	ODL-200	EXI-TORK-200
400	16	268	550	350	366	525	4-36	374	525	4-30	ODL-300	EXI-TORK-300
450	18	268	590	380	366	585	4-36	384	585	4-30	ODL-400	EXI-TORK-400
