DAZK DongAo 02标准系列

超小体积，精美外观（L104-W70-H90）
额定扭矩：20Nm
防护等级：IP67
机械接口：ISO5211（F03、F04、F05）
输出轴：外四方12X12，内八方8X8、11X11、14X14
采用高性能无刷电机，整机寿命高达2万次
全塑料外壳：ABS /PC+PET
压铸铝外壳，表面钝化喷塑

产品型号	额定电压	时间	附加功能	运转特性	备注
02N 普通开关型产品	DC12/24V	10S@DC系列		可连续运转	无源触点反馈反馈信号与实际到位异步
	AC24/110/220V	15S@AC系列	HTR（防冷凝加热器）	非连续运转 ED=75%
	AC/DC24V	10S	KT32（断电复位）	可连续运转
	AC/DC95-265V		HTR（防冷凝加热器）
02C 智能开关型产品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（断电复位） A（故障信号输出） HTR（防冷凝加热器）	可连续运转	反馈信号与实际到位同步带PUL调速、PWM调速带0.9/1.3寸OLED液晶屏可实现：两、三、四位置模式



02T 智能调节型产品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（断电复位） A（故障信号输出） HTR（防冷凝加热器）	可连续运转	带0.9/1.3寸OLED液晶屏控制反馈方式： 4-20mA/0-20mA/0-10mA 0-5V/1-5V/0-10V/2-10V



02B 智能总线型产品	DC12V DC24V AC95-265V（不推荐）	10S	KT32（断电复位） HTR（防冷凝加热器）	可连续运转	RS485，CANBus2.0 Profibus 带0.9/1.3寸OLED液晶屏开关型带PUL调速、PWM调速总线开关型（ON、OFF、B33）总线调节型，调节精度5‰



02D 智能定时型产品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（断电复位） HTR（防冷凝加热器）	可连续运转	带0.9/1.3寸OLED液晶屏内置充电电池，断电后时间可保持60天以上脉冲定时模式、时刻定时模式按天循环、按星期循环



02R 智能无线型产品	DC12V AC/DC24V AC/DC95-265V	10S	KT32（断电复位） HTR（防冷凝加热器）	可连续运转	无线开关型（ON、OFF）带0.9/1.3寸OLED液晶屏无线调节型，调节精度5‰ 通讯频率：433/868/915MHZ LORA/FSK : 最大2.5KM（空旷地） ENOCEN: 20-100米

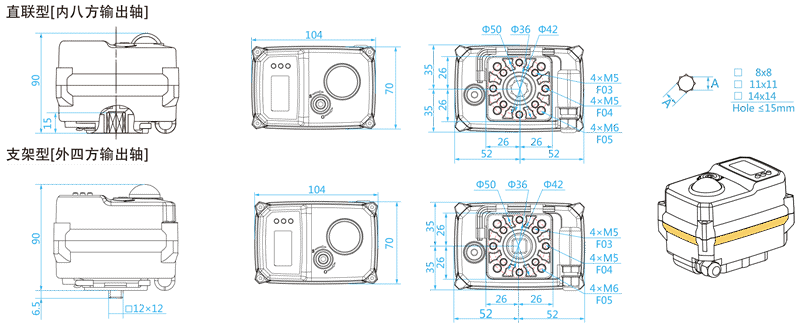

外形尺寸图

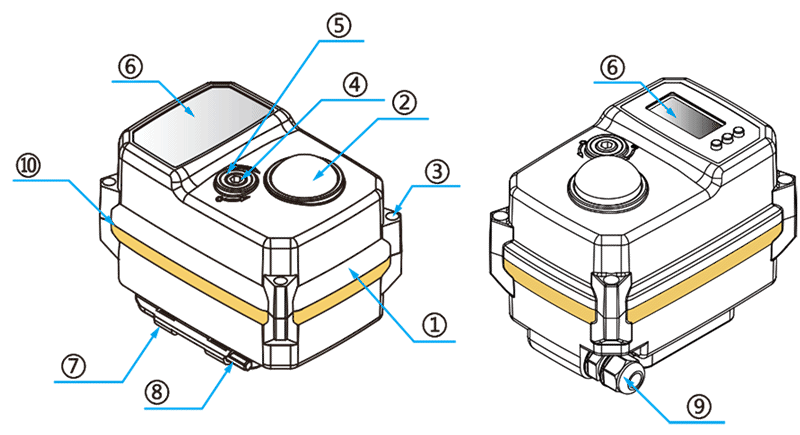

主要部件

	部件	材料
1	执行器本体	耐热ABS/压铸铝
2	指示窗	透明AS
3	螺钉x4	304
4	手动轴	304
5	手动轴油封	NBR（丁腈）
6	标签	PVC
7	六角扳手固定卡	耐热ABS/压铸铝
8	六角扳手	工具钢
9	防水电缆接头	NiLon（尼龙）
10	上下盖密封件	NBR（丁腈）

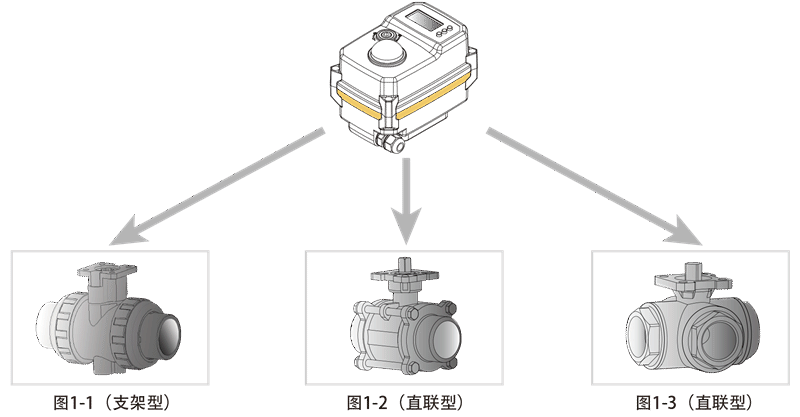

执行器与阀体安装

图1-1 UPVC塑料球阀+支架装配示意图
图1-2 三片式不锈钢球阀装配示意图
图1-3 三片式不锈钢三通球阀装配示意图注意：
1. 执行器与阀体安装时，螺丝螺母的紧固推荐使用弹垫+平垫的方式。
2. 禁止使用厌氧胶以及UV胶，如需用胶推荐使用704硅胶或快干胶。
3. 避免有机溶剂与外壳接触：如煤油，丁酮，四氯甲烷等，否则会导致塑料外壳裂！

配套阀门技术要求
1、配套球阀时，阀门的最大扭矩值≤15Nm。球阀长期不动作，其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
2、配套蝶阀时，蝶阀的最大扭矩值≤13Nm，因为蝶阀正常安装后，其扭矩值会增加10-20%左右。
3、直联型安装时，由于孔深小于15mm，如果阀门的输出轴大于15mm则需要切割。
4、如果自己配套支架和联轴节需注意以下事项：
支架的强度要符合使用要求：执行器在开阀或者关阀切换过程中，支架扭动≤0.2mm。
支架的平行度≤0.5mm。
联轴节两端的轴孔加工应保证必要的精度和同心度，目的是最终确保机械回差小于10°，否则会导致执行器无法正常工作。
5、螺钉上应该加装、弹垫、平垫，建议拧紧后在螺钉四周点密封胶，防止螺钉松动。
6、安装完成后，应先用手柄驱动装置开关一次，确认工作正常后，再执行调阀步骤。

使用环境
本产品可以在室内或者室外使用。
本产品属于非防爆产品，请注意避开易燃易爆等环境。
在长期有雨水或者阳光直射的环境下，需要给执行器加装保护整个执行器的防护装置。
注意执行器使用的环境温度。
安装时需要考虑预留接线和维修的空间。
在通电时，不能拆开驱动装置和阀门。
在通电时，不能做配线工程。
绝对禁止落下产品而给产品冲击，这引起动作不良。
绝对禁止踏上产品，这引起驱动装置故障或人的掉下事故。
雨天或在有水花状态，绝对禁止做配线工程。
02系列不能开盖接线、换线，否则会对执行器密封性造成破坏。

安全注意
为了长期安全使用本装置，请提前精读此说明书以便正确使用。
注意项目是：本产品的规格、使用方法应明确，以防人身安全受到伤害及装置的损坏。
为了明示危险和损坏的大小，在此把危险内容分为：“警告 ”和“注意 ”。
两种内容都很重要，请必须遵守。
“警告 ”：不遵守此标记的内容，可能引起人的死亡和重伤。
“注意 ”：不遵守此标记的内容，可能引起人的轻伤或装置的损坏。
