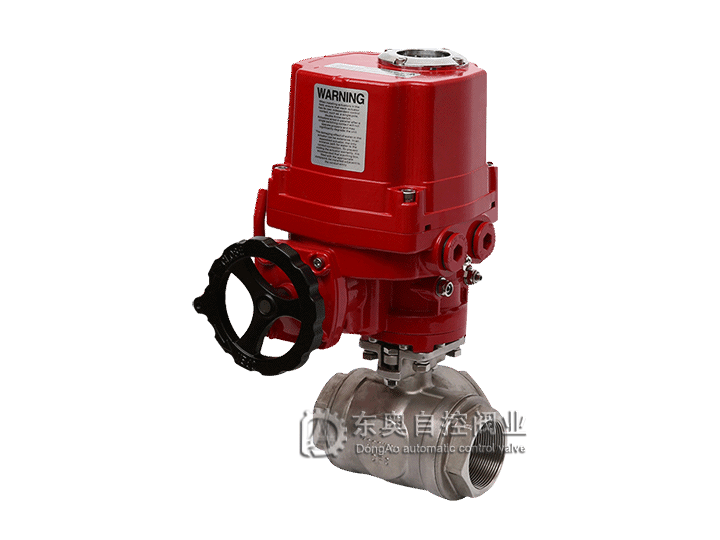

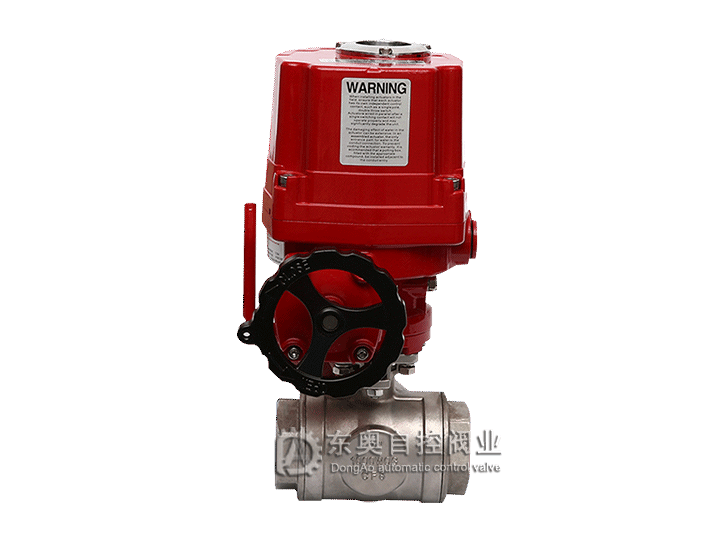

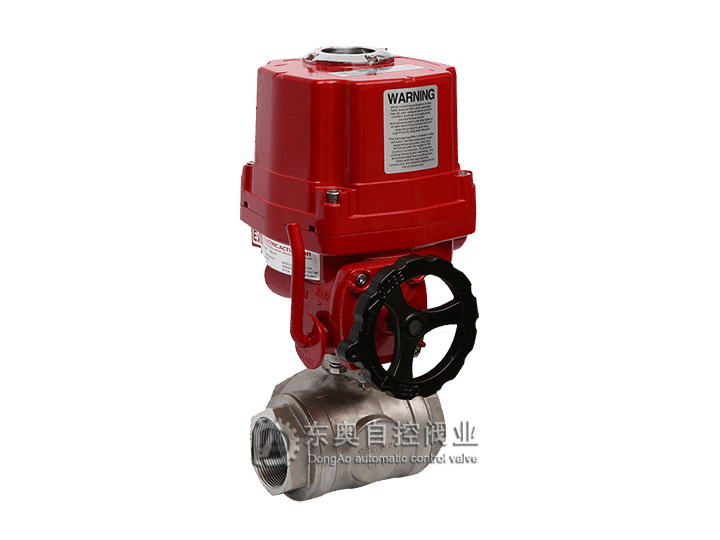

产品概述
       本公司的Q914/Q915型电动三通内螺纹球阀是综合国内外先进技术而开发的新型电动三通球阀。标准球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀采用JO型、HQ型角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。

产品特点
（1）Q914F-16C电动防爆三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

技术参数

公称通径DN（mm）	10	15	20	25	32	40	50	65	80	100
公称压力（MPa）	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三段式分体式阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏）
基本误差	±1%
回差	±1%
死区	≤1%（可调）
可调范围	250：1
配置执行机构	可另配EI-TORK,EXI-TORK等系列电子式电动执行机构
控制方式	开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。

安装尺寸

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8（304）	CF8M（316）	WCB	CF8（304）	CF8M（316）
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽        、油品等	硝酸等腐        蚀性介质	醋酸等腐        蚀介质	水、蒸汽        、油品等	硝酸等腐        蚀性介质	醋酸等腐蚀介质
	适用温度	-29～180°C（增强聚四氟乙烯）、-29～300°C（对位聚苯）

通径DN	英寸"	连接尺寸
mm	inch （G）	L	L1	H（配JHQ）	H（配JOX）	A（配JHQ）	A（配JOX）	A1（配JHQ）	A1（配JOX）
10	3/8	60	30	260	130	265	161	137	40
15	1/2	72	36	265	130	265	161	137	40
20	3/4	85	42	280	135	265	161	137	40
25	1	91	46	290	139	265	161	137	40
32	11/4	110	55	310	158	265	197	137	40
40	11/2	122	61	340	165	265	197	137	40
50	2	145	72	360	202	265	197	137	40

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
